Valitsemalla a pystysuora moottori , a yksivaiheinen moottori , ja a kolmivaiheinen moottori on yksi tärkeimmistä päätöksistä teollisuuden laitteiden valinnassa – ja sen vääristäminen voi tarkoittaa hukattua energiaa, ennenaikaista vikaa ja kalliita seisokkeja. Lyhyt vastaus: pystysuora moottoris määritetään niiden asennussuunnan mukaan ja niitä käytetään akselin alaslaskettavissa sovelluksissa, kuten pumpuissa ja jäähdytystorneissa; yksivaiheiset moottorit sopivat pienitehoisiin asuin- ja kevyeen kaupalliseen käyttöön; ja kolmivaiheinen moottoris tarjoavat erinomaisen tehokkuuden ja vääntömomentin raskaaseen teolliseen käyttöön. Jokaisen vivahteiden ymmärtäminen vaatii kuitenkin tarkempaa tarkastelua suunnittelusta, suorituskykydatasta, kustannuksista ja todellisista käyttötapauksista.
Mikä on pystysuora moottori ja miksi suunnalla on väliä?
A pystysuora moottori ei ole vain tavallinen kyljelleen käännetty moottori - se on täysin tarkoitukseen suunniteltu kone, joka on suunniteltu toimimaan siten, että sen akseli osoittaa alaspäin (tai joissakin kokoonpanoissa ylöspäin). Suuntaus muuttaa perusteellisesti sitä, miten sisäiset komponentit käsittelevät painovoimaa, voitelu- ja työntövoimaa, mikä tekee valmiista vaakasuuntaisesta moottorista sopimattomia korvikkeita.
Kriittisin mekaaninen ero on painelaakerirakenne. Vuonna a pystysuora moottori , roottorikokoonpano – yhdessä kiinnitetyn pumpun akselin, juoksupyörän ja mahdollisen sen yläpuolella olevan nestepatsaan kanssa – kohdistaa jatkuvan alaspäin suuntautuvan työntövoiman. Tavallisia vaakasuuntaisia moottorin laakereita ei ole suunniteltu absorboimaan tätä aksiaalista kuormaa. Pystysuuntaisissa moottoreissa on siksi painelaakereita, jotka on mitoitettu kestämään tuhansia kiloja alaspäin suuntautuvaa voimaa, tyypillisesti käyttämällä kulmakoskettimia tai kartiorullalaakerikokoonpanoja.
Pystysuuntaisten moottoreiden tärkeimmät suunnitteluominaisuudet
Pystysuuntaisilla moottoreilla on useita erityisiä suunnitteluominaisuuksia, jotka erottavat ne vaakasuuntaisista vastineistaan:
- Työntövoiman kantavuus: Suunniteltu käsittelemään sekä ylös- että alastyöntövoimia, usein 500 lbf - 50 000 lbf suurissa pumppukäyttömoottoreissa.
- Onttoakseli- tai kiinteäakselivaihtoehdot: Onttoakseliset pystymoottorit mahdollistavat pumpun akselin kulkemisen moottorin läpi, mikä yksinkertaistaa kytkentää ja kohdistusta. Tämä on yleisin kokoonpano kunnallisissa vesi- ja jätevesipumppuasemissa.
- NEMA P-base tai C-face asennuslaipat: Standardoidut laipat varmistavat, että moottorin pultit kiinnitetään suoraan pumpun päähän, mikä eliminoi erillisen pohjalevyn tai kytkinsuojuksen tarpeen.
- IP55 tai IP65 kotelointiluokitukset: Koska pystysuuntaiset moottorit asennetaan usein ulos tai märkiin pumppukuopoihin, korkeatasoinen tunkeutumissuoja on vakiona.
- Tehostettu ilmanvaihto: Jäähdytysilman tulee virrata ylöspäin painovoimaa vastaan; pystysuuntaisissa moottoreissa on uudelleen suunnitellut tuuletinkokoonpanot ja kanavareitit, jotka estävät kuumia kohtia staattorissa.
Pystysuuntaisten moottoreiden tyypilliset sovellukset
Pystysuuntaiset moottorit hallitsevat sovellukset, joissa pystysuora akseli on mekaanisesti välttämätön:
- Syvän kaivon turbiinipumput kunnalliseen vesihuoltoon (tehoalue: 5-4000 hv)
- Jäähdytystornipuhaltimet ja induktiopuhaltimet LVI-järjestelmissä
- Pystysuuntaiset inline-pumppuohjaimet teollisuusprosessien silmukoille
- Kastelupumppuasemat maatalouden aloilla
- Lauhde- ja kattilasyöttöpumput voimantuotantolaitoksissa
Yksivaiheinen moottori: Asuin- ja kevyiden kaupallisten tilojen työhevonen
A yksivaiheinen moottori toimii yksivaiheisella vaihtovirralla (120 V tai 240 V Pohjois-Amerikassa, 230 V suurimmassa osassa Eurooppaa) ja on hallitseva valinta murto-osasta pieniin integroituihin hevosvoimasovelluksiin – tyypillisesti alle 5 hv. Sen laaja käyttö johtuu yksivaiheisen sähkön yleisestä saatavuudesta kodeissa, maatiloilla ja pienissä yrityksissä, ei ylivoimaisesta teknisestä suorituskyvystä.
Toisin kuin kolmivaiheinen moottoris , a yksivaiheinen moottori ei voi käynnistyä itsestään yksinään yksivaiheisesta syötöstä. Yksivaiheinen vaihtovirta tuottaa sykkivän - pyörivän sijaan - magneettikentän, joka ei itsessään tuota nettokäynnistysmomenttia. Valmistajat ratkaisevat tämän apukäynnistysmekanismeilla, jotka synnyttävät yksivaiheisten moottoreiden tärkeimmät alatyypit.
Yksivaiheisten moottoreiden tyypit
- Kondensaattori-käynnistysinduktio-ajo (CSIR): Käyttää käynnistyskondensaattoria (tyypillisesti 100–400 µF) vaihesiirron luomiseksi apukäämiin, mikä tuottaa tarpeeksi käynnistysmomenttia (200–350 % täyden kuorman vääntömomentista) kompressoreille ja pumpuille. Kondensaattori irrotetaan keskipakokytkimellä, kun moottori saavuttaa ~75 % nimellisnopeudesta.
- Kondensaattori-käynnistyskondensaattori-ajo (CSCR): Lisää käyntikondensaattorin, joka ylläpitää lähes kaksivaiheista tilaa käytön aikana, mikä parantaa tehokerrointa ja hyötysuhdetta 5–10 % verrattuna CSIR-moottoreihin. Yleistä ilmastointilaitteissa ja jääkaapeissa.
- Jaettu vaihe (vastus-käynnistys): Apukäämillä on suurempi resistanssi ja pienempi induktanssi kuin pääkäämillä, mikä luo vaatimattoman vaihesiirtymän. Käynnistysmomentti on pienempi (100–175 % FLT) ja käynnistysvirta korkea (600–800 % FLT). Soveltuu puhaltimiin, puhaltimiin ja pieniin laitteisiin, joissa on helposti käynnistyvät kuormat.
- Pysyvä jaettu kondensaattori (PSC): Yksittäinen ajokondensaattori pysyy piirissä koko ajan. Tämä rakenne tuottaa alhaisen käynnistysmomentin, mutta toimii hiljaisesti ja tehokkaasti, joten se on ensimmäinen valinta suoravetoisiin LVI-puhallinmoottoreihin ja pieniin kiertovesipumppuihin.
- Varjostettu napamoottori: Yksinkertaisin ja halvin yksivaihemoottori; varjostuskelat luovat viivästyneen magneettivuon osassa jokaista napaa. Erittäin pieni käynnistysmomentti ja hyötysuhde (15–35 %). Käytetään kevyissä sovelluksissa: pienet tuulettimet, pöytätuulettimet, kodinkoneet.
Kolmivaihemoottori: teollisuusvoiman selkäranka
The kolmivaiheinen moottori on tehokkain, luotettavin ja kustannustehokkain sähkömoottorityyppi teolliseen käyttöön. Se käynnistyy itsestään, tuottaa tasaisen jatkuvan vääntömomentin ja saavuttaa 92–97 %:n täyden kuormituksen hyötysuhteen nykyaikaisissa huipputehokkaissa malleissa – huomattavasti tehokkaammin. yksivaiheiset moottorit saman teholuokan.
Kolmivaiheinen vaihtovirta tuottaa kolme päällekkäistä jänniteaaltomuotoa, joista jokainen on 120° siirtynyt. Käytettäessä staattorin käämityksiä a kolmivaiheinen moottori , ne tuottavat jatkuvasti pyörivän magneettikentän, joka indusoi roottorivirran ja tuottaa vääntömomentin – ilman apukäynnistyskäämiä, kondensaattoria tai keskipakokytkintä. Tämä yksinkertaisuus tarkoittaa suoraan alhaisempia valmistuskustannuksia, alhaisempaa huoltoa ja pidempää käyttöikää.
Miksi kolmivaihemoottorit hallitsevat alaa
- Korkeampi tehokkuus: IE3 (Premium Efficiency) ja IE4 (Super Premium Efficiency) kolmivaihemoottorit saavuttavat täyden kuormituksen tehokkuuden yli 95 % 30 hv:lla verrattuna 85–90 % vastaaviin yksivaiheisiin malleihin.
- Tehon tiheys: Kolmivaihemoottori tuottaa 150 % enemmän tehoa kupari- ja rautakiloa kohden verrattuna vastaavaan yksivaiheiseen moottoriin.
- Tasainen vääntömomentin toimitus: Kolmivaiheinen teho tuottaa jatkuvaa hetkellistä tehoa eliminoiden yksivaiheisissa järjestelmissä esiintyvät vääntömomenttipulsaatiot (joka saavuttaa huippunsa kahdesti jaksoa kohden). Tämä vähentää tärinää, melua ja mekaanista rasitusta käytettävässä laitteessa.
- Laaja tehoalue: Saatavana murto-osa HP:sta 50 000 hv:iin, valmistus kolmivaiheinen moottoris sopii kaikenlaisiin teollisiin toimintoihin.
- Helppo nopeudensäätö: Taajuusmuuttajat (VFD) yhdistyvät saumattomasti kolmivaiheisten oikosulkumoottorien kanssa, mikä mahdollistaa 20–60 %:n energiansäästön vaihtelevan kuormituksen sovelluksissa, kuten pumpuissa, puhaltimissa ja kompressoreissa.

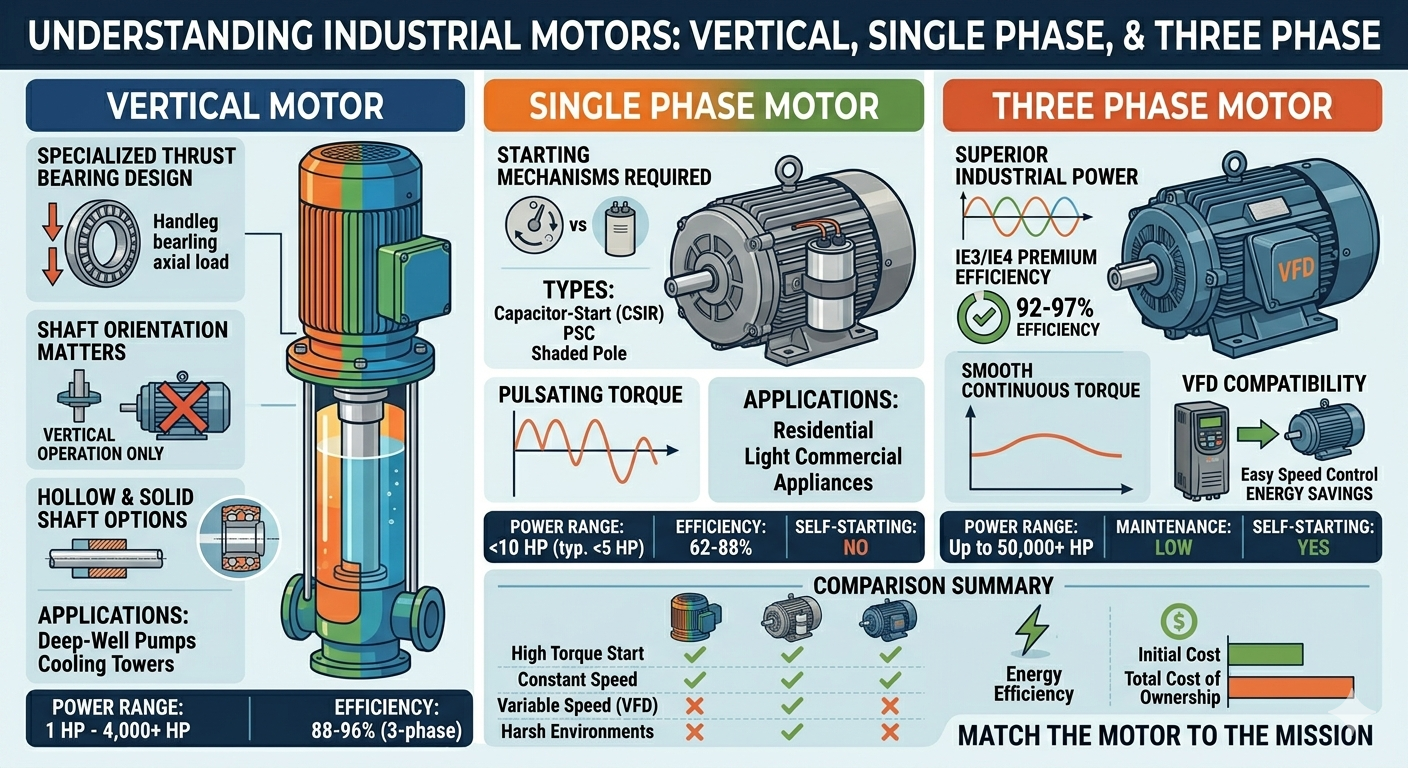

Kattava vertailu: pystysuora moottori vs. yksivaihemoottori vs. kolmivaihemoottori
Alla oleva taulukko tarjoaa suoran vertailun tärkeimpien valintakriteerien välillä:
| Parametri | Pystysuora moottori | Yksivaiheinen moottori | Kolmivaiheinen moottori |
|---|---|---|---|
| Asennussuunta | Pysty (akseli alas tai akseli ylös) | Vaaka (yleensä) | Vaakasuora tai pystysuora |
| Virtalähde | 1-vaiheinen tai 3-vaiheinen | Yksivaiheinen (120V/240V) | Kolmivaiheinen (208–690 V) |
| Tyypillinen tehoalue | 1 hv - 4000 hv | 1/20 hv – 10 hv | 0,25 hv – 50 000 hv |
| Täyden kuorman tehokkuus | 88–96 % (3-vaiheinen versio) | 62–88 % | 85–97 % |
| Itsestään käynnistyvä | Kyllä (3-vaihesyötöllä) | Ei (vaatii aloitusapua) | Kyllä |
| Vääntömomentin tasaisuus | Tasainen (3-vaiheinen) | Sykkivä | Tasainen (vakio) |
| Työntölaakeri | Erikoistunut raskaaseen käyttöön | Vakio radiaali | Vakio radiaali |
| VFD-yhteensopivuus | Kyllä (3-phase version) | Rajoitettu / ei suositella | Erinomainen |
| Huollon monimutkaisuus | Keskitaso – korkea | Matala – kohtalainen | Matala |
| Alkukustannus (suhteellinen) | Korkea | Matala | Keskikokoinen |
| Ensisijaiset sovellukset | Syväkaivopumput, jäähdytystornit | Kodinkoneet, pienet LVI, työkalut | Teollisuus, kompressorit, kuljettimet |
Taulukko 1: Vertailu pystymoottorin, yksivaihemoottorin ja kolmivaihemoottorin rinnakkain tekninen ja kaupallinen vertailu 11 keskeisen valintakriteerin perusteella.
Energiankulutus ja kokonaisomistuskustannukset: Numerot kertovat tarinan
Moottorityyppien väliset tehokkuuserot vaikuttavat suoraan käyttökustannuksiin. Harkitse tosielämän esimerkkiä: 5 hv:n (3,73 kW) pumppumoottori, joka käy 6 000 tuntia vuodessa sähkön hinnalla 0,12 dollaria/kWh.
| Moottorin tyyppi | Tehokkuus (%) | Syöttöteho (kW) | Vuotuinen energia (kWh) | Vuosikustannukset (USD) |
|---|---|---|---|---|
| Yksivaiheinen moottori (CSIR) | 82 % | 4.55 | 27 300 | 3 276 dollaria |
| Kolmivaiheinen moottori (IE2) | 90 % | 4.14 | 24,840 | 2 981 dollaria |
| Kolmivaiheinen moottori (IE3) | 93,6 % | 3.99 | 23 940 | 2 873 dollaria |
Taulukko 2: Vuotuinen energiakustannusten vertailu 5 HP:n pumppumoottorille, joka käy 6 000 tuntia/vuosi hintaan 0,12 dollaria/kWh. Kolmivaiheinen IE3-moottori säästää 403 dollaria vuodessa verrattuna vastaavaan yksivaihemoottoriin.
Yli 10 vuoden käyttöikä, vaihto yksivaihemoottorista IE3:een kolmivaiheinen moottori säästää noin 4 030 dollaria pelkällä sähköllä — enemmän kuin monien tämän kokoluokan moottoreiden ostohinta. Kun se skaalataan laitokseen, jossa on 50 tällaista moottoria, vuotuiset säästöt ylittävät 20 000 dollaria.
Oikean moottorin valitseminen: Käytännön päätöksentekokehys
Oikea moottorin valinta riippuu neljästä ensisijaisesta muuttujasta: virtalähteen saatavuudesta, mekaanisten liitäntöjen vaatimuksista, kuormitusominaisuuksista ja kokonaiskustannuksista aiotun käyttöiän aikana.
Vaihe 1: Arvioi käytettävissä oleva virtalähde
Jos asennuspaikalla on vain yksivaiheinen virta (yleistä asunnoissa, maatiloilla ja pienissä kauppayksiköissä), yksivaiheinen moottori on usein ainoa toteuttamiskelpoinen vaihtoehto ilman kalliita infrastruktuurin päivityksiä. Jos kolmivaihevirtaa on saatavilla – kuten se on tyypillisesti tehtaissa, liikerakennuksissa ja kunnallisissa tiloissa – a kolmivaiheinen moottori pitäisi olla oletusvalinta kaikille yli 1 hevosvoiman kuormille, mikä parantaa tehokkuutta ja alentaa pitkän aikavälin kustannuksia.
Vaihe 2: Määritä akselin suuntausvaatimukset
Jos käytettävä laite (pumppu, puhallin, sekoitin) vaatii pystyakselin, tarkoitukseen rakennettu pystysuora moottori on pakollinen. Normaalin vaakamoottorin käyttäminen pystyasennossa mitätöi takuut, vaarantaa laakerien voitelun ja lyhentää käyttöikää huomattavasti. Vaakasuuntaisen moottorin laakeriöljykylpyä ei ole kalibroitu pystysuoraan käyttöön – öljy kerääntyy pohjaan ja nälkään ylemmän laakerin.
Vaihe 3: Sovita moottori kuormitusominaisuuksien mukaan
- Suuret käynnistysmomenttikuormat (kompressorit, kuljettimet raskaalla kuormalla): Käytä a kolmivaiheinen moottori Design B- tai Design C -vääntömomenttiominaisuuksilla tai CSIR:llä yksivaiheinen moottori jos käytettävissä on vain yksivaiheinen teho.
- Vaihtuvanopeuksiset kuormat (pumput, tuulettimet, puhaltimet): A kolmivaiheinen moottori yhdistettynä VFD:hen on optimaalinen ratkaisu. Yksivaiheisia VFD-laitteita on olemassa, mutta ne ovat vähemmän tehokkaita ja vähemmän luotettavia.
- Jatkuva 24/7 toiminta: Aseta aina etusijalle IE3 tai uudempi kolmivaiheinen moottoris ; energiansäästö oikeuttaa korkeamman hinnan 12–24 kuukaudessa.
- Jaksottaiset käyttöjaksot (pienet laitteet, sähkötyökalut): A yksivaiheinen moottori on riittävä ja taloudellisempi.
Asennus- ja huoltonäkökohdat
Pystysuuntaisen moottorin asennuksen parhaat käytännöt
Oikea asennus a pystysuora moottori on kriittinen nimelliskäyttöiän saavuttamiseksi. Keskeisiä vaiheita ovat:
- Varmista, että pumpun poistopää vastaa moottorin painoa ja työntövoimaa.
- Tarkista painelaakerin esijännitysasetukset valmistajan teknisten tietojen mukaan ennen käynnistystä.
- Käytä kalibroitua momenttiavainta kaikissa kiinnityspulteissa; epätasainen laipan istukka aiheuttaa tärinää ja laakerien kohdistusvirheitä.
- Rasvavoideltu laakerit on voideltava uudelleen 2 000–4 000 tunnin välein; öljyvoideltu malli vaatii neljännesvuosittaisen öljytason tarkistuksen.
- Suorita tärinäanalyysi käyttöönoton yhteydessä perustason määrittämiseksi – mikä tahansa yli 0,1 tuumaa/s (nopeus) oleva lukema laakeripesässä edellyttää tutkimuksen.
Yksivaiheisen moottorin huoltovinkkejä
Keskipakokytkin ja kondensaattorit a yksivaiheinen moottori ovat ensisijaiset vikakohdat. Huoltorutiineihin tulee kuulua:
- Tarkasta keskipakokytkimien koskettimet vuosittain kulumisen ja hiilikerrostumien varalta; vaihda, jos kuoppasyvyys ylittää 0,5 mm.
- Testaa käynnistys- ja käyttökondensaattorit kapasitanssimittarilla; vaihda, jos kapasitanssi on yli 10 % alle nimellisarvon.
- Valvo käyttölämpötilaa — a yksivaiheinen moottori kuumana (yli luokan B eristysrajan 130°C) tarkoittaa ylikuormitusta, huonoa ilmanvaihtoa tai kondensaattorin vikaa.
Kolmivaihemoottorin huoltovinkkejä
A:n luontainen yksinkertaisuus kolmivaiheinen moottori tarkoittaa, että huolto on ensisijaisesti ennaltaehkäisevää:
- Suorita eristysresistanssin (megger) testit vuosittain; terveen moottorin pitäisi lukea yli 100 MΩ 1000 V DC jännitteellä.
- Tarkista vaihetasapaino moottorin liittimissä – yli 1 %:n jännitteen epätasapaino lisää moottorin lämmitystä suhteettoman 6–10 %.
- Voitele laakerit valmistajan aikataulujen mukaan; ylirasvaus on yhtä haitallista kuin alirasvaus.
- Tarkkaile moottorin virtaa puristinmittarilla jokaisella huoltovälillä; asteittainen virran kasvu merkitsee usein laakerien kulumista tai käämien huonontumista ennen täydellistä vikaa.
Usein kysytyt kysymykset (FAQ)
Q1: Voidaanko pystysuoraa moottoria käyttää vaakasuunnassa?
Ei A pystysuora moottori ei saa koskaan käyttää vaaka-asennossa. Sen laakerijärjestelmä, voitelusäiliöt ja jäähdytysilmavirta on suunniteltu pystysuoraan käyttöön. Sen käyttäminen vaakasuunnassa aiheuttaa nopean laakerin vian, öljyvuotojen ja ylikuumenemisen tunneissa tai päivissä käytön jälkeen.
Q2: Voidaanko yksivaihemoottori muuntaa kolmivaiheiseksi?
Ei suoraan. A yksivaiheinen moottori on käämit suunniteltu yhdelle vaiheelle. Vaihemuunnin (pyörivä tai staattinen) voi kuitenkin tuottaa kolmivaiheista tehoa yksivaiheisesta syötöstä, mikä mahdollistaa kolmivaiheinen moottori toimia siellä, missä vain yksivaiheinen teho on saatavilla – käytännöllisempi ratkaisu kuin päinvastainen.
Q3: Miksi kolmivaihemoottorit kestävät pidempään kuin yksivaihemoottorit?
Kolmivaihemoottorit niissä ei ole kondensaattoreita, käynnistyskytkimiä tai apukäämit - komponentteja, jotka yleisimmin epäonnistuvat yksivaiheinen moottoris . Tasainen, jatkuva vääntömomentti vähentää myös laakerien ja käämien mekaanista rasitusta. Hyvin pidetty kolmivaiheinen moottori voi toimia luotettavasti 20–30 vuotta, kun vastaava yksivaiheinen yksikkö 10–15 vuotta vastaavissa olosuhteissa.
Q4: Mitä "ontto akseli" tarkoittaa pystysuorassa moottorissa?
Ontto akseli pystysuora moottori siinä on putkimainen roottorin akseli, jossa on avoin keskireikä, joka mahdollistaa pumpun kolonnin akselin kulkemisen kokonaan moottorin läpi. Pumpun akseli on kiinnitetty moottorin roottoriin moottorin yläosassa olevalla säädettävällä mutterilla, mikä eliminoi ulkoisen akselikytkimen tarpeen. Tämä rakenne yksinkertaistaa kohdistusta ja pienentää pumppu-moottorikokoonpanon kokonaiskorkeutta.
Q5: Sopiiko yksivaiheinen moottori kaivopumppuun?
Matalan kaivon suihkupumpuille ja pienille uppoajoneuvoille (alle 1,5 hv), a yksivaiheinen moottori on yleisesti käytetty ja täysin riittävä. Yli 5 hv:n tehoa vaativille syväkaivoturbiinipumpuille tai mille tahansa kaupallisessa tai kunnallisessa ympäristössä oleville pumpuille pystysuora moottori kanssa a kolmivaiheinen moottori käyttöjärjestelmää suositellaan vahvasti luotettavuuden ja energiatehokkuuden vuoksi.
Kysymys 6: Mikä on moottorin teknisten tietojen käyttökerroin, ja eroaako se moottorityyppien välillä?
Palvelukerroin (SF) on kerroin, joka ilmaisee, kuinka paljon tyyppikilven tehoa suurempi moottori voi toimia jatkuvasti ilman vaurioita. Useimmat yksivaiheinen moottoris kantavat SF 1,25–1,35, kun taas vakiona kolmivaiheinen moottoris Niiden luokitus on yleensä SF 1,15. Pystysuuntaiset moottorit pumpun huoltoa varten on yleensä määritelty SF 1,0 - 1,15, koska niiden painelaakerit on mitoitettu tarkasti nimelliskuormitukseen ja jättävät vähemmän mekaanista marginaalia.
Johtopäätös: Yhdistä moottori tehtävään
Ei ole olemassa yleisesti "parasta" moottoria – vain oikea moottori tiettyyn sovellukseen. A pystysuora moottori on ainoa oikea valinta, kun vaaditaan pystysuora akseliliitäntä; mitkään tekniset kiertotavat eivät tee vaakasuuntaisesta moottorista turvallisen korvikkeen. A yksivaiheinen moottori on edelleen käytännöllinen ja kustannustehokas ratkaisu pienitehoisiin sovelluksiin, missä vain yksivaiheinen teho on saatavilla. Ja a kolmivaiheinen moottori on optimaalinen valinta käytännöllisesti katsoen kaikkiin teollisiin, kaupallisiin ja raskaisiin sovelluksiin, joissa kolmivaiheinen teho on saatavilla – tarjoaa erinomaisen tehokkuuden, pitkäikäisyyden, tasaisen vääntömomentin ja saumattoman VFD-integroinnin.
Tiedot ovat selkeitä: 10 vuoden toimintahorisontissa korkeammat etukäteiskustannukset premium-tehokkuudesta kolmivaiheinen moottori saadaan moninkertaisesti talteen energiansäästönä. Laitteisiin, jotka haluavat vähentää käyttökustannuksia ja hiilijalanjälkeä samanaikaisesti, mikä parantaa ikääntymistä yksivaiheiset moottorit IE3:lle kolmivaiheinen moottoris — jos voimainfrastruktuuri sallii — on yksi teollisuuden energianhallinnan ROI-sijoituksista korkeimmin.
